Chế tạo máy quấn móc tự động

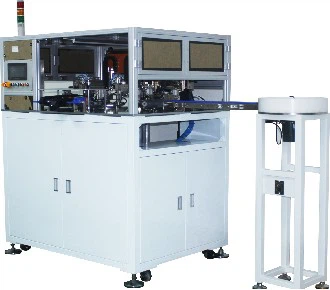

Máy cuộn dây lò xo điện cảm GWA-HM09



Một thiết kế cuộn dây đối xứng hình tròn dành riêng cho máy tuần hoàn tự động và hủy bỏ máy, từ lõi, vào đường dây, để hủy, làm trống không có máy trục kép tích hợp của con người, một trục xung quanh đơn phương, việc hủy thời gian có thể được cải thiện đáng kể, nhưng đơn lớp, hai lớp chuyển động qua lại, ba lớp cáp ruy băng, nối dây, độ chính xác, hiệu quả cao, ít nhân lực, phạm vi đường kính dây tương thích rộng, hơn 2 giờ cuối cùng để chạy lõi, cấp liệu toàn bộ dây đồng, một người đàn ông có thể nhìn thấy nhiều hơn , thiếu vật liệu (lõi, đồng), tự động tắt sau khi lõi vô định hình, lõi bột sắt, sắt, nhôm silicon, v.v. vật liệu, dây có thể sử dụng dây đồng, dây nhôm, điều chỉnh tốc độ, thông số kỹ thuật thay đổi thuận tiện và nhanh chóng



Chiều dài dây	1600mm
Đường kính dây	0.4-2.2mm
Tốc độ móc	1-2.5s (Tốc độ thay đổi tùy theo độ dày của đường kính dây)
lõi OD	13-50mm (cần thay đổi kích thước vòng từ để thay thế vật cố định)
Cốt lõi tối thiểu. ID sau khi hoàn thành	Tối thiểu. đường kính dây ({0}}.4mm) là 8 mm sau khi hoàn thành và tối đa. đường kính dây (2.0mm) là 15mm sau khi hoàn thành
Thời gian chuyển tiếp	7s (Điều chỉnh thời gian chuyển tiếp theo kích thước của lõi)
Ứng dụng chính	Đặc biệt cho chế độ chung, cuộn dây chế độ vi sai
Quyền lực	220V/50HZ
Động cơ	Đồng Bằng, Panasonic
Chuyển mạch	Tracy, Chint
Chuyển đổi nguồn điện	minh vi
Rơle	Omron
Công tắc lộn xộn	Sóng đỏ
Điện từ hàng không	Airtac, SMC, CKD
mô-đun	Mismi, THK
Áp suất không khí	6kg
Ổ đĩa servo	0,75 KW x 1
Trục truyền động servo	0.4KW
Nguồn cấp	AC + AC 220V

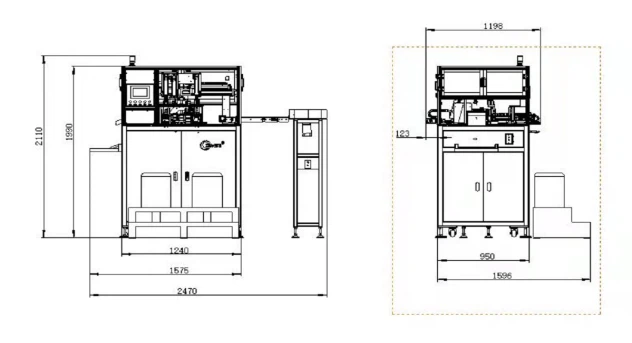

Kích thước máy toàn cảnh 3D của máy

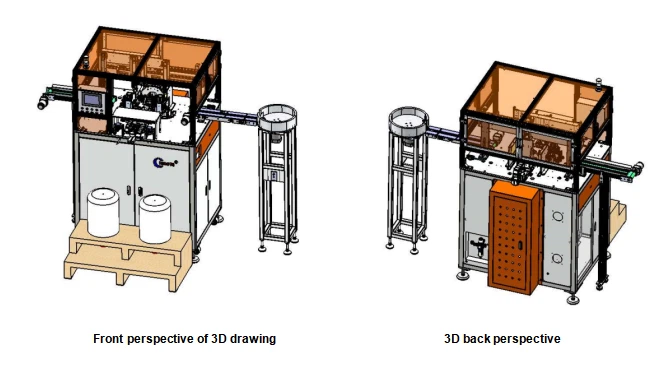

Kích thước máy toàn cảnh 3D của máy

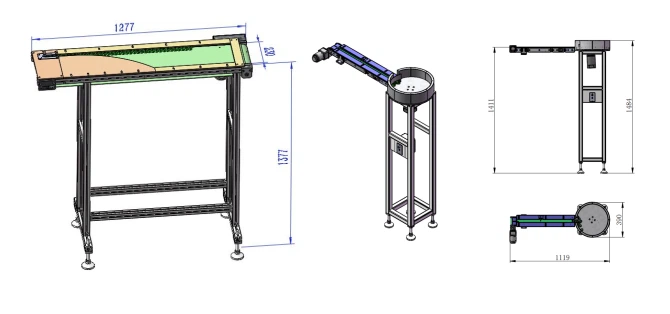

Lõi nằm phẳng trên băng tải, băng tải chạy liên tục theo hướng lõi từ vào các rãnh, cảm biến phát hiện lõi từ tại chỗ sau khi băng tải dừng, sau khi nạp kẹp lõi băng tải lại có tín hiệu khởi động, trong vòng tuần hoàn, Ví dụ lõi từ T30, một băng tải có thể mang khoảng 200 lõi, chỉ 1,5 giờ cho thiết bị vận hành, sau khi không còn nguyên liệu trên băng tải, thiết bị băng tải sẽ tự động dừng, sản phẩm thay thế có thể điều chỉnh màn hình ở cả hai bên của lõi từ. rãnh.

Cấu trúc của lõi từ phía trên là tổ hợp liên kết ba trục. Lõi từ phía trên được sử dụng để truyền cuộn dây quấn một phía và ba nhóm phóng điện được tích hợp. Kẹp lõi từ dùng để kẹp cả 2 bên đảm bảo 2 bên chịu ứng suất đồng đều và lõi từ không bị gãy



Chế độ truyền động là động cơ servo đến dây đai XL, chạy chính xác mà không cần giải phóng mặt bằng. Chế độ truyền là vận hành ghế cố định lõi từ, với vị trí chạy tối đa lên tới 340 độ. Vị trí chạy khoảng cách đường được đặt theo Góc kỹ thuật số và Góc của mỗi lớp có thể được đặt tùy ý



Móc móc đôi được nối lên xuống cùng một lúc. Hành trình dài nhất của một bên là 850mm cho mỗi vòng quay của thiết bị. Lớp dây lõi từ đi một góc theo thông số do chương trình cài đặt





Dây cấp liệu theo trục, cấu trúc cấp dây đôi phía trên dây đến lõi, đến một kẹp cố định để kẹp sau khi nâng dây móc móc lên để kéo xuống, gửi dây sau khi hoàn thành kéo khí nén thả thiết bị cấp dây trở về điểm xuất phát , sau khi bộ điều khiển thiết lập độ dài đường gửi, việc sử dụng từng độ dài dòng sản phẩm sẽ được đặt trước, nếu đường dây sử dụng xong thiếu điều kiện vật liệu trong cảm biến cũng sẽ tự động báo động thời gian ngừng hoạt động, lõi từ.

Sau khi cuộn dây, sản phẩm được đưa trực tiếp đến dây đai truyền động, dây đai này có thể được kết nối với dây chuyền lắp ráp cho quy trình sau hoặc trực tiếp vào giỏ đựng. Cuộn chỉ được đặt trực tiếp trên giá đỡ cố định và thùng dây được bọc lại để tránh dây bị hỏng khi tiếp xúc với các vật thể khác
