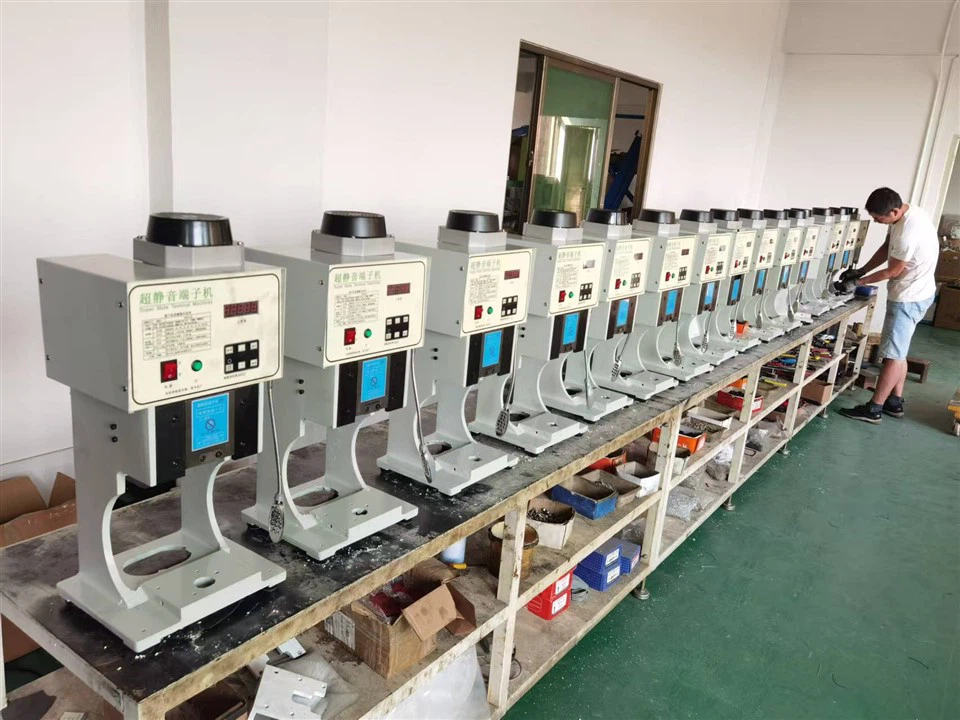

Máy đầu cuối tắt tiếng GW-7T



Giới thiệu chức năng máy GW-terminal:

(1) Tóm tắt

Máy đầu cuối GW{{0}}.5/2.0/3.0/4.0/6.0/8.0T máy đầu cuối là là máy đầu cuối bán tự động tốc độ cao, máy này phù hợp với khuôn ngang OPT, khuôn thẳng, khuôn hạt đơn, khuôn 2000 #, 950 #, toàn bộ hiệu suất của máy ổn định hơn. Máy vận hành đơn giản, dễ bảo trì, được thiết kế cho các nhà sản xuất sản lượng cao và bảo trì thấp để tiết kiệm chi phí lãng phí sản xuất trong thời gian xảy ra lỗi, hình thức đẹp, vận hành đơn giản và dễ hiểu.

(2) Giới thiệu

GW{{0}}.5/2.0/3.0/4.0/6.0/8.0T thiết bị đầu cuối siêu im lặng Máy, sử dụng công nghệ chuyển đổi tần số công nghệ cao, định vị chính xác điện tử, động cơ bắt đầu hoạt động khi uốn, ít tiếng ồn hơn máy đầu cuối truyền thống và tiết kiệm điện, điều chỉnh chế độ thuận tiện và nhanh chóng, tránh ly hợp máy đầu cuối truyền thống, nam châm điện và các lỗi thông thường khác.

(3) Chức năng

l Máy phù hợp với khuôn ngang OPT, khuôn thẳng, khuôn hạt đơn, khuôn 2000 #, khuôn năng lượng mới khuôn 950 #, v.v.

l Điện áp ổn định, tốc độ cao, độ chính xác cao.

l Thiết bị đầu cuối máy tính, thiết bị đầu cuối DC, thiết bị đầu cuối đơn, thiết bị đầu cuối chung.

l Cấu trúc nhẹ, dễ di chuyển nơi làm việc, âm thanh hoạt động nhỏ.

Thông số kỹ thuật

Người mẫu	GW{{0}}.5/2.0/3.0/4.0/6.0/8.0T
Dung tích	1,5/2.0/3.0/4.0/6.0/8.0KG
Tuyến đường	30mm
Nguồn điện	220V/50HZ/60HZ
Cân nặng	35/50/-/85/-/-KG
Hiệu quả công việc	6000 lần/giờ

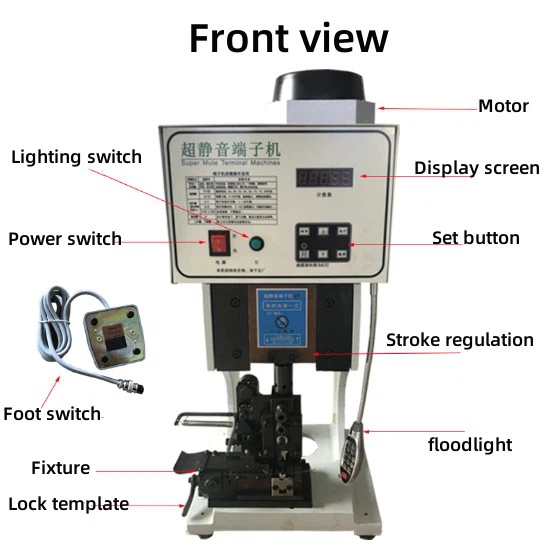

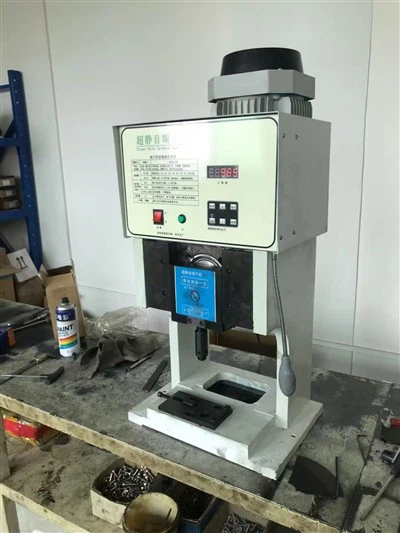

Kết cấu

Nguy cơ bỏng:

Bạn không được chạm tay vào động cơ trong thời gian dài để tránh bị bỏng.

Nguy cơ bị điện giật:

Nếu có nguy cơ bị điện giật khi chạm vào bộ phận có điện, không chạm vào động cơ hoặc giao diện đường dây điện bằng tay ướt, nếu có hiện tượng rò rỉ, hãy để chuyên gia sửa chữa.





Hướng dẫn:

(1) Điều chỉnh hành trình vuốt cấp liệu trong phạm vi rộng.

(2) Điều chỉnh hành trình vuốt nạp trong phạm vi nhỏ.

(3) Điều chỉnh theo chiều dọc vấu cấp liệu sao cho cùng một lỗ đai vật liệu ở cùng một vị trí nằm ngang.



Hướng dẫn vận hành:

1) Công tắc nguồn: Bật cho biết máy đầu cuối đã được bật, tắt cho biết máy đầu cuối đã tắt.

2) Ánh sáng: bấm để bật, lặp lại để tắt.

3) Màn hình hiển thị: Khi máy đầu cuối hoạt động, số lần sử dụng được đếm chính xác.

4) Zeroing: Xóa bộ đếm. Reset: Khi bật nguồn, máy không hoạt động bình thường. Sử dụng phím reset để khôi phục máy hoạt động bình thường.

5) Đèn báo: màu đỏ biểu thị thủ công, màu xanh lá cây biểu thị tự động.

6) Tự động/thủ công: Chuyển đổi giữa tự động và thủ công.

7) Hướng lên trên: Khi đèn báo màu đỏ, dùng tay giữ phím và di chuyển thanh trượt lên trên.

8) Xuống thủ công: Khi đèn báo màu đỏ, dùng tay giữ phím và di chuyển thanh trượt xuống.

9) Chơi chẵn: giữ phím phát chẵn trong 5-10 giây, N=01 sẽ xuất hiện trên màn hình hiển thị, nghĩa là thiết bị đầu cuối nhấn công tắc để phát một lần, nếu bạn muốn chơi 5 lần đặt N=5, nhấn phím lên thủ công là dấu cộng, nhấn phím xuống thủ công là dấu trừ.

10) Tốc độ: Nhấn phím tốc độ và một số giữa F=40-80 sẽ xuất hiện trên màn hình. F=40 biểu thị tốc độ chậm nhất và F=80 biểu thị tốc độ nhanh nhất. Nếu bạn cần cài đặt tốc độ, hãy nhấn nút thủ công.

Các biện pháp phòng ngừa:

(1) Phải tháo cờ lê khi khởi động công tắc nguồn.

(2) Cú đấm phải được điều chỉnh ở vị trí cao nhất trước khi bắt đầu.

(3) Tránh va vào một số thiết bị đầu cuối.

(4) Xác nhận xem điện áp có bình thường hay không (vui lòng lắp bộ điều chỉnh) để đảm bảo tuổi thọ của máy.

(5) Để đảm bảo an toàn, hãy đảm bảo rằng cả hai tay đều rời khỏi một số máy trước khi khởi động công tắc nguồn.

(6) Khi người vận hành điều chỉnh khuôn, máy phải ở trạng thái thủ công (tức là đèn báo màu đỏ).

(7) Khắc phục sự cố và bảo trì

A. Công tắc chân bị hỏng, hãy thay nó.

B. Kiểm tra công tắc lân cận khi xảy ra cuộc gọi liên tục.

C. Cầu chì bị đứt, thay cầu chì.

D. Tác động cơ học chậm, bôi dầu 1-3 lần một ngày vào lỗ dầu trượt, nhiệt độ môi trường làm việc cơ học (-2-50 độ ).

E. Hỏng động cơ (khói, mùi), chú ý đến điện áp động cơ.

F. Chủ thẻ khuôn không thể trượt lên xuống, hãy vặn vít đuôi trục xoay bằng cờ lê để trục xoay dẫn khối trượt xuống

G. Lái cú đấm, xem dao tán đinh có bị thương không, cào vào đầu cuối bị kẹt trên dao.

H. Thay thế dao cắt:

Lưu ý: Vui lòng đặt máy ở trạng thái thủ công khi thay dao.

Việc điều chỉnh chiều cao tổng thể của khuôn: nới lỏng vít ép đục lỗ, vặn vít điều chỉnh bằng một thanh tròn nhỏ (có 6 lỗ trên chu vi), theo chiều kim đồng hồ cho mặt trên, ngược chiều kim đồng hồ cho mặt dưới (mỗi vòng một lỗ bằng nhau { {1}}.25 mm), điều chỉnh chày đến vị trí thích hợp, sau đó khóa vít ép chày (nghĩa là điều chỉnh chiều cao uốn lõi).

b. Điều chỉnh thả dao bên ngoài phía trên và điều chỉnh thả dao bên trong phía trên: PVC nhấn độ cao của phần tinh chỉnh, nới lỏng vít trên dao, kéo trục quay ra, có tổng cộng tám chỉ báo, số càng lớn thì Chiều cao của lưỡi PVC thấp hơn, chênh lệch chiều cao của mỗi chỉ báo là 0.1mm, được điều chỉnh đến vị trí thích hợp (nghĩa là điều chỉnh chiều cao uốn của da dây).

c. Điều chỉnh phần thức ăn:

① Nhấn phím lên và xuống để di chuyển thanh trượt đến điểm cao nhất, nhả van áp suất, xoay vít điều chỉnh cấp liệu theo chiều kim đồng hồ, ngược chiều kim đồng hồ về phía trước và đưa thiết bị đầu cuối vào giữa lưỡi dao.

② Điều chỉnh tấm trượt đến vị trí thích hợp và quá trình điều chỉnh hoàn tất.

Bảo vệ và xử lý ngoại lệ

Mã hiển thị	Ý nghĩa mã	Phương pháp điều trị
E-0	Bảo vệ phần cứng	Kiểm tra ngắn mạch
E-0U	Quá điện áp	Quá điện áp cung cấp
E-LU	Điện áp thấp	Điện áp nguồn điện quá thấp. Thủ tục
E-0H	Trình điều khiển quá nóng	Kiểm tra xem quạt ở lỗ thoát khí của hộp điện có dừng không

lịch thi đấugỡ lỗi và cài đặt

Gắn lưỡi

Lưỡi máy đầu cuối thường có 4 miếng (dao trong trên, dao ngoài trên, dao trong dưới, dao ngoài dưới)

Sau khi nới lỏng các vít cố định của dao trên và dao dưới, đặt lưỡi dao vào vị trí như hình trên (độ mở của dao bên trên và bên dưới nhỏ hơn lỗ mở của dao bên ngoài, không lắp dao bên trong và dao bên ngoài theo hướng ngược lại). Khi lắp các lưỡi dao phía trên, hãy chú ý đến độ mở của lưỡi dao và điều chỉnh độ rơi giữa dao trên và dao bên trong phía trên tùy theo thiết bị đầu cuối và dây điện của bạn. Nói chung, độ mở của dao bên ngoài phải cao hơn độ mở của dao bên trong, sau đó khóa lại vít của dao trên và dưới để hoàn tất việc lắp đặt lưỡi dao. Khi lắp lưỡi dao, hãy đảm bảo căn chỉnh lưỡi dao và không ấn những vật khác bên cạnh để tránh lưỡi dao bị gãy.

Sau khi lưỡi dao được lắp vào, vị trí phía trước và phía sau của khuôn công cụ phía dưới cần được điều chỉnh để đảm bảo rằng khuôn công cụ phía trên thẳng hàng với khuôn công cụ phía dưới khi nó được nhấn xuống bởi chày. Đầu tiên đặt thiết bị đầu cuối ở chế độ thủ công và nhấn "lên" hoặc "Xuống". Đồng thời, quan sát xem dao trên và dao dưới có thẳng hàng từ phía bên phải hay không. Nếu chúng không thẳng hàng, hãy di chuyển miếng đệm dụng cụ phía dưới vào trong hoặc ra ngoài để căn chỉnh dao trên và dao dưới. Phương pháp di chuyển vị trí đệm dụng cụ phía dưới là nới lỏng các vít cố định ở cả hai bên (Hình A) và vặn vít điều chỉnh ở giữa để di chuyển tiến và lùi. Di chuyển đến vị trí thích hợp rồi khóa vít cố định lại.

Sau khi hoàn thành các bước trên cũng cần phải điều chỉnh hành trình của chày, khi lưỡi trên và lưỡi dưới ở điểm thấp nhất thì khe hở giữa lưỡi trên và lưỡi dưới chỉ là các đầu gấp mép cần uốn. Nếu bạn chỉ cần tinh chỉnh hành trình của dao trên, hãy kéo núm "thả tinh chỉnh" trong hình và xoay núm đến vị trí thích hợp. (Nguyên tắc: Núm điều chỉnh hành trình là một khối đa diện và chiều cao của mỗi mặt không giống nhau để điều chỉnh hành trình). Nếu bạn cần tăng hoặc giảm hành trình đáng kể, trước tiên hãy nới lỏng "vít cố định 1" và "vít cố định 2" trong hình bên dưới, sau đó lắp cờ lê lục giác có kích thước phù hợp vào "lỗ điều chỉnh hành trình, xoay ngược chiều kim đồng hồ để tăng hành trình (để lưỡi dao phía trên hạ xuống) và giảm hành trình theo chiều kim đồng hồ (lưu ý: theo chiều kim đồng hồ và ngược chiều kim đồng hồ cần xem từ dưới lên), trong khi điều chỉnh hành trình, nhấn nút "Xuống" hoặc "Lên" trong hướng dẫn sử dụng). chế độ hạ cú đấm xuống điểm thấp nhất, kiểm tra khe hở giữa dao trên và dao dưới cho đến khi khe hở phù hợp, sau đó khóa hai vít cố định.

Thông qua thiết bị đầu cuối

Sau khi lưỡi dao được điều chỉnh, thiết bị đầu cuối có thể được lắp vào khuôn. Thiết bị đầu cuối phải được cố định trên giá xả trước. Tấm dẫn hướng, bảng tiếp liệu, dao cắt đầu cuối và mặt sau sẽ giải thích cách lắp thiết bị đầu cuối vào bảng cấp liệu và dao cắt:

Tháo vít định vị tấm nạp ở bên cạnh thiết bị đầu cuối và tháo nắp tấm nạp (như trong Hình 1 bên dưới).

Tháo vít cố định trong hình trên, nghĩa là bạn có thể hạ tấm đậy cấp liệu xuống (như trong Hình 2), sau đó lắp đai cấp liệu của thiết bị đầu cuối vào cạnh của tấm cấp liệu (như trong Hình 3) , kẹp tấm nắp nạp vào đầu của thiết bị đầu cuối (như trong Hình 4), đẩy tấm nắp nạp, đẩy thiết bị đầu cuối đến mép nhất của tấm nạp, sau đó khóa vít của tấm nắp nạp. Hãy chú ý đến phần chân của nắp dây đầu cuối ở bên ngoài tấm che. Phần còn lại nằm bên trong bìa.

Đặt tấm bìa trở lại máy và sử dụng đai vật liệu đầu cuối để đi qua lỗ cắt (như trong hình sau), di chuyển bảng tiến và lùi, sao cho đuôi đầu cuối được gắn chặt vào dao (mục đích là ấn dao trên và dưới đến vị trí thích hợp của thiết bị đầu cuối), sau đó khóa vít cố định của tấm vật liệu, vuốt trả vật liệu được sử dụng để xác định vị trí của dây và vật liệu quay trở lại. Tấm trả lại phải gần với vị trí của lưỡi dao nhưng lưỡi dao không thể ấn được. Sau khi điều chỉnh vị trí của tờ trả lại, bạn có thể để đầu dòng chạm tới tờ trả lại mỗi lần đặt dây, nâng cao hiệu quả và độ chính xác của công việc.

(3) Điều chỉnh nguồn cấp dữ liệu

Nới lỏng "vít cố định vấu nạp" để có thể lắp "vấu nạp" vào giữa lỗ đai vật liệu đầu cuối, sau đó khóa vít cố định vấu nạp, xoay "van uốn" để làm cho nó ở trạng thái rơi ( Mục đích là để nhấn thiết bị đầu cuối và không để đầu cuối di chuyển, thiết bị đầu cuối phải được đặt xuống khi bạn bắt đầu uốn thiết bị đầu cuối, nếu không thiết bị đầu cuối sẽ di chuyển), sau đó điều chỉnh cú đấm lên điểm cao nhất ở chế độ thủ công. Kéo một thiết bị đầu cuối ngay dưới lưỡi dao, ấn nó xuống bằng tay, sau đó đẩy chày lên điểm cao nhất. Quan sát xem thiết bị đầu cuối được đẩy có nằm ngay dưới lưỡi dao hay không. Nếu không, hãy nới lỏng vít điều chỉnh và điều chỉnh vít điều chỉnh theo cách thủ công sao cho đầu cực nằm ngay dưới khuôn dụng cụ, sau đó khóa vít điều chỉnh. Sau đó điều chỉnh vị trí của tấm trượt sao cho thiết bị đầu cuối chỉ để lộ đai vật liệu của thiết bị đầu cuối tiếp theo là lỗ nơi đặt vấu cấp liệu (như trong hình). Vuốt nạp nằm trong lỗ vuông và tấm trượt phải che các lỗ khác để lộ lỗ vuông của thiết bị đầu cuối tiếp theo.

Lúc này việc điều chỉnh khuôn đã hoàn tất, bạn có thể đặt dây vào vị trí như hình sau, ở chế độ thủ công để uốn một cực để xem hiệu quả như thế nào, hiệu quả chưa lý tưởng, có thể điều chỉnh theo hướng dẫn trên. Nếu hiệu quả đạt yêu cầu, bạn có thể chuyển sang chế độ tự động và sử dụng công tắc chân để làm việc.
