Thiết bị kiểm tra toàn diện máy biến áp

Máy kiểm tra máy biến áp tự động GWCT-100 sử dụng công nghệ điều khiển PLC.



Nó có thể được tùy chỉnh theo nhu cầu cụ thể của khách hàng. Thiết bị đa năng này có khả năng điều khiển đồng thời cácMáy kiểm tra cuộn dây xung, Máy đo LCR, Máy kiểm tra máy biến dòng điện thu nhỏ chính xác, Máy đo điện trở DC, VàMáy khắc laser sợi quangVàMáy khắc laser trực tuyến Uv, cho phép kiểm tra chính xác và hiệu quả nhiều quy trình.



Công nghệ tiên tiến của chúng tôi đảm bảo rằng mọi thử nghiệm đều được thực hiện theo tiêu chuẩn ngành, mang đến cho người dùng độ chính xác và độ tin cậy chưa từng có. Thiết bị này có thể tự động đưa ra phán đoán, tiết kiệm thời gian và chi phí lao động một cách hiệu quả, đồng thời tránh những sai sót có thể xảy ra do phán đoán thủ công.



Băng hình:





Cuộn dây xungNgười thử nghiệm



I. Đặc điểm kỹ thuật:Chủ yếu kỹ thuật thông số:

Người mẫu	GW-IT15-5KV	GW-IT15-3KV		GW-IT15-10kV
Điện áp xung đầu ra	100V~5000V 10V bước 5%±10V	100V-300V10V bước 5%±10V		300V - 10000y bước 5%±10V
Phạm vi kiểm tra điện cảm	>10μH
Năng lượng xung tối đa	0.25J
Trưng bày Vùng hiển thị dạng sóng Hiển thị nội dung	Màn hình LCD đồ họa ma trận 800×480 điểm Ma trận 650×250 điểm Màn hình mở rộng, thông số thiết lập, dạng sóng tiêu chuẩn và thử nghiệm, kết quả so sánh, thông tin tệp, v.v.
Lấy mẫu dạng sóng	Tốc độ lấy mẫu: 100MSa/s{1}}kSa/s, tổng cộng 10 bước Độ phân giải: 8 bit Điểm lấy mẫu: 6500byte
Lấy mẫu dạng sóng tiêu chuẩn	Chu kỳ liên tục, chu kỳ đơn, mẫu đơn (lên tới 32 lần giá trị trung bình của mẫu chức năng)
Trở kháng đầu vào	10MQ
Tốc độ đo	Tối đa 15 lần/giây
Số xung	Kiểm tra xung		Lập trình 1 ~ 32 lần
	Xung khử từ		0~16 lần có thể lập trình
Hiển thị đo dạng sóng	Điện áp, thời gian, tần số
Chế độ kích hoạt	Bên trong Nội bộ/Thủ công Man μ AI (có chân điều khiển bằng chân)/Bên ngoài/Xe buýt
Phương pháp so sánh	So sánh kích thước khu vực, So sánh DiffZone So sánh Corona, So sánh PhaseDiff
Độ lặp lại khu vực	±1%
Sự khác biệt về diện tích Độ lặp lại	±1%
Đầu ra phán quyết	Màn hình PASS, FAIL, màn hình LED, còi báo động
Lựa chọn âm lượng báo động	Treble dài, Bass dài, Giai điệu ngắn đơn, Giai điệu ngắn đôi, Tắt
Ký ức	Nội bộ: 200 nhóm tệp USB ngoài
Giao diện	XỬ LÝ(BẮT ĐẦU,DỪNG,PASS,NG,BUSY,EOC.),RS232C IEEE488(Tùy chọn), THIẾT BỊ USB, USBHOST
Khối lượng và trọng lượng	400mmx132mmx300mm, trọng lượng 8,0Kg.



II.Mô tả tóm tắt



Máy kiểm tra cuộn dây xung sê-ri GW-IT15 được thiết kế đặc biệt cho nhu cầu kiểm tra các bộ phận quấn dây, sử dụng điện áp cao của tụ điện nhỏ (năng lượng kiểm tra thấp) và cuộn dây cần kiểm tra để tạo thành cộng hưởng song song của RLC, bằng cách suy giảm các dạng sóng dao động, có tốc độ cao tới 100Msps (có thể được tùy chỉnh thành 200Msps) và độ chính xác của kỹ thuật phân tích và xử lý lấy mẫu, có thể được kiểm tra đối với cuộn dây từ thân thiết bị. khả năng cách điện kém (đoản mạch lần lượt, ngắn mạch giữa các lớp, suy giảm hiệu suất cách điện, v.v.), do đó nhà sản xuất linh kiện và người sử dụng có thể kiểm soát chất lượng sản phẩm một cách hiệu quả hơn. Đoản mạch giữa các vòng dây, đoản mạch giữa các lớp, suy giảm hiệu suất cách điện, v.v.), để nhà sản xuất linh kiện và người sử dụng có thể kiểm soát chất lượng sản phẩm hiệu quả hơn.



Tốc độ đo của thiết bị dòng GW-IT15, độ lặp lại dạng sóng thử nghiệm, có thể được sử dụng rộng rãi trong động cơ, máy biến tần, rơle, máy biến áp cấp nguồn chuyển mạch, cuộn dây khử từ, v.v. bởi các bộ phận quấn dây tráng men; Dòng GW-IT15 có thể được áp dụng cho hệ thống kiểm tra tự động để cải thiện đáng kể hiệu quả kiểm tra.



III.Thông tin đặt hàng



●GW-IT15-3KV Đầu ra điện áp xung: 100-3000V

●GW-IT15-5KV Đầu ra điện áp xung: 100-5000V

●GW-IT15-10KV Đầu ra điện áp xung: 100-10000V

●GW-IT15S-22 Kiểm tra kênh, Điện áp xung đầu ra: 100-5000V

●GW-IT15S-44 Kiểm tra kênh, Điện áp xung đầu ra: 100-5000V

●GW-IT15S-88 Kiểm tra kênh, điện áp xung đầu ra: 100-5000V

●GW-IT15S-XX10 kênh-100 kênh, đầu ra điện áp xung:100-10000V, có thể được tùy chỉnh theo yêu cầu của khách hàng.



IV.Trình độ cao Xung Bài kiểm tra Nguyên tắc



Cái gọi là "kiểm tra xung của các thành phần dây quấn" là xung điện áp năng lượng thấp, tốc độ cao, không phá hủy được áp dụng cho thử nghiệm

phần để phân tích và so sánh dạng sóng của dạng sóng thử nghiệm tốt và bị lỗi nhằm mục đích đánh giá dòng GW-IT15 có màn hình lớn, tốc độ lấy mẫu cực cao, công nghệ xử lý hiệu suất cao, để khách hàng có thể phân biệt bằng trực giác sự khác biệt giữa lỗi và sản phẩm tốt. Dòng GW-IT15 có màn hình lớn, tốc độ lấy mẫu cao và công nghệ xử lý hiệu suất cao.



V.Mạnh mẽ hào quang Bài kiểm tra chức năng

Có thể tùy chỉnh tốc độ lấy mẫu tốc độ cao lên tới 200Msps, trích xuất thông tin hào quang chính xác và được trang bị chức năng hiển thị hào quang, hiển thị tổng quan về hào quang, hiệu suất của sản phẩm cần làm để ngăn chặn sự cố trước khi chúng xảy ra, cải thiện đáng kể chất lượng sản phẩm .



VI.Tes hủy diệt độc đáokhả năng ting



Thử nghiệm phá hủy là chế độ thử nghiệm bắt đầu từ điện áp khởi động, lấy điện áp bước làm bước điện áp, kết thúc bằng điện áp kết thúc và kết hợp với bộ so sánh để so sánh, dùng để đánh giá giá trị điện áp chịu giới hạn của các bộ phận được thử nghiệm, có thể giúp khách hàng biết giá trị điện áp chịu được của sản phẩm của họ và dùng làm tài liệu tham khảo để thiết lập điện áp thử nghiệm.



VII.Mở rộng kênh đôi, bốn kênh khả năng thử nghiệm



GW-IT15S-2 kênh đôi, GW-IT15S-4 bốn kênh có thể đáp ứng khách hàng về thử nghiệm cuộn dây loại Y (ba pha bốn dây), thử nghiệm cuộn dây ba pha ba dây nhu cầu, kiểm tra cuộn dây động cơ một lần, để tránh nhiều rắc rối kiểm tra chuyển mạch, kiểm tra nhanh, hiệu quả và tiết kiệm chi phí, được khách hàng khen ngợi rộng rãi.



Nó cũng có thể được trang bị hộp quét đa kênh bên ngoài, chẳng hạn như hộp quét kênh 8-thông thường.



VIII.ĐẶC TRƯNG:



●Màn hình 65k màu 7-inch TFT 800*480 HD, giao diện vận hành tùy chọn tiếng Trung và tiếng Anh

●Tốc độ lấy mẫu dạng sóng 100Msps, độ sâu bộ nhớ 6500byte (có thể tùy chỉnh 200Msps).

●Thử nghiệm tốc độ cao, lên tới 15 lần/giây.

●Bốn phương pháp phán đoán so sánh dạng sóng: diện tích, độ lệch diện tích, vầng hào quang và độ lệch pha

●Độ ổn định điện áp tuyệt vời, khả năng lặp lại thử nghiệm, đảm bảo tính ổn định của thử nghiệm ●Chức năng phân tích và trích xuất corona mạnh mẽ, tìm ra các vấn đề cách điện tiềm ẩn của sản phẩm.

●Tự động lưu các thông số của thiết bị và chức năng tải tập tin khi bật nguồn.

●Chức năng zoom dọc, zoom ngang và di chuyển dạng sóng, dễ quan sát chi tiết

●Chức năng lấy trung bình mẫu, gấp tới 32 lần xử lý lấy trung bình dạng sóng tiêu chuẩn

●Chế độ thu thập tiêu chuẩn tự động, tự động chọn tốc độ lấy mẫu thích hợp

●Thử nghiệm phá hủy để bạn lựa chọn điện áp thử nghiệm phù hợp

●Ứng dụng xung khử từ để đảm bảo dạng sóng thử nghiệm nhất quán Cập nhật phiên bản chương trình cơ sở qua USB HOST.

●Giao diện điều khiển bằng chân giúp đo nhanh chóng và dễ dàng.



Giao diện mở rộng cho Handler, RS232C, Thiết bị USB, Máy chủ USB và GPIB (tùy chọn). Cung cấp tối đa 4 kênh thử nghiệm, có thể kiểm tra bất kỳ kết nối sao và tam giác động cơ ba pha nào, cuộn dây chính và phó của động cơ một pha, cuộn dây chính và cuộn dây phụ, cuộn dây chính và cuộn dây phụ + cuộn dây chính và cuộn dây phó, để đáp ứng đầy đủ các thử nghiệm quay vòng động cơ, cũng có thể cung cấp 4 cuộn dây và cũng có thể cung cấp 4 thử nghiệm cuộn dây. Nó cũng có thể cung cấp chức năng kiểm tra quét của 4 cuộn dây và thử nghiệm so sánh cuộn dây chức năng.



IX.Chủ yếu phụ lục





LCR Mét



Đặc điểm kỹ thuật:Chủ yếu kỹ thuật thông số:

số mô hình		GW-IT16B	GW-IT17C
Tần suất kiểm tra		50Hz-200kHz 37 điểm tần số	50Hz,60Hz,100Hz,120Hz,1kHz, 10kHz,20kHz,40kHz, 50kHz, 100kHz,tổng cộng 10 điểm
thông số kiểm tra		CL,X,B,R,G,D,Q,ESR, Rp. θ .|Z|,|YI ,P	C,LX,BR,G,D,Q,ESR,DCR,TURN.Rp,θ ,|ZI,IYI,P
cấp độ kiểm tra		10mV-2Vrm
Độ chính xác cơ bản		Bảng có độ chính xác 0,05% chiếm ưu thế
tốc độ kiểm tra		Nhanh: 50 lần/giây, trung bình 20 lần/giây, chậm 6 lần/giây (tần số trên 1kHz)
Phạm vi hiển thị	|ZI,R,X	0.01MΩ~99.9999MΩ
	YI. G,B	0.00001μS~99.9999S
	C	{}.00001pF{} .99999F
	D	0.00001-9.99999
	DCR	0.01MΩ~99.9999MΩ
	L	0.00001μH-99999.9H
	Q	0.01-99999.9
	θ(RAD)	3.14159~3.14159
	θ(DEG)	-179.999 độ ~ 179.999 độ
	△%	-99.999%-99.999%
	Tỷ lệ lượt			1:0.01-100:1
Trở kháng đầu ra nguồn tín hiệu		30Ω ,100Ω
Điện áp phân cực DC bên trong		0V,2V		0V,1.5V,2V
Phương pháp đo khoảng cách		Tự động, Giữ
Chế độ kích hoạt		Nội bộ, Hướng dẫn sử dụng, Tự động, Bên ngoài, Xe buýt
Chức năng hiệu chuẩn		Mở/ngắn, tần số đầy đủ 0, tần số điểm 0
Mạch tương đương		Chuỗi, song song
Bộ so sánh		10-bộ chọn vị trí,BINO-BIN9,NG,AUX
		PASS,HI ,LOW(Màn hình LED PASS/FAIL)
Giao diện		RS232C, Máy chủ USB, Thiết bị USB, Bộ xử lý, GPIB (Tùy chọn)
Nhiệt độ và độ ẩm		0 độ ~40 độ, Độ ẩm tương đối Nhỏ hơn hoặc bằng 75%.
Yêu cầu về nguồn điện		Điện áp: 100-120 Vạc hoặc 198-242 Vạc
		Tần số: 46-64 Hz, công suất lớn hơn 50 VA
Âm lượng(WxHxD)		310mmx115mmx315mm
Trọng lượng (Net)		4,5kg



ĐẶC TRƯNG:

1. Có thể so sánh cao với dữ liệu thử nghiệm cầu LCR của thương hiệu quốc tế (Keysight,WK)

2.Chức năng khóa bàn phím, chức năng bảo vệ dữ liệu khi tắt nguồn

3. Chức năng quét danh sách, mạch hở, ngắn mạch, chức năng hiệu chỉnh tải 4. Ngôn ngữ vận hành tiếng Trung và tiếng Anh đơn giản

5. Kiểm tra dữ liệu, lưu điều kiện kiểm tra (đĩa flash USB hoặc nội bộ)

6. Kiểm tra điện áp, chức năng điều chỉnh cân bằng tự động hiện tại (ALC)

Có thể thu hồi 7,50 bộ tệp kiểm tra bên trong thiết bị và 500 bộ tệp kiểm tra trên đĩa flash USB bất cứ lúc nào

Đĩa 8.U có thể hỗ trợ định dạng hệ thống tệp FAT16, FAT32



Tuyên bố ngắn gọn



Cầu LCR kỹ thuật số GW-IT16B/GW-IT17C là máy đo trở kháng thế hệ mới với màn hình hiển thị màu TFT, độ chính xác cơ bản là 0,05%,

Dải tần số 50Hz ~ 200kHz có thể được sử dụng để đáp ứng việc kiểm tra đầu vào, kiểm tra lô hàng, nhằm đảm bảo chất lượng sản phẩm.



Thông tin đặt hàng



●GW-IT16B:50Hz-200Cầu kỹ thuật số KHz LCR

●GW-IT17C:50Hz-100Cầu kỹ thuật số KHz LCR có chức năng đếm vòng.



Độ chính xác máy thử biến dòng thu nhỏ(ba hiện tại-cái bộ)



I.Tóm tắt:



Bộ dụng cụ này được sử dụng để kiểm tra lỗi của máy biến dòng cỡ nhỏ. Nó áp dụng nguyên tắc phương pháp so sánh. Toàn bộ bộ dụng cụ thử nghiệm bao gồm máy tăng điện, máy biến dòng tiêu chuẩn thu nhỏ, bộ hiệu chuẩn máy biến áp thu nhỏ và dây nguồn hỗ trợ, cáp kết nối, v.v. Tích hợp tốt, dễ vận hành. Thiết bị được thiết kế dựa trên tiêu chuẩn máy biến dòng thu nhỏ JB/T{0}}, đáp ứng nhu cầu đo sai số của máy biến dòng thu nhỏ mức 0,02 và các mức sau.



Bộ hiệu chuẩn mới làvượt trội so với các đặc tính của sản phẩm tương tự:



1. Tốc độ phản hồi thử nghiệm được cải thiện đáng kể. Đồng thời tăng chức năng chuyển đổi tốc độ nhanh và chậm, đáp ứng các yêu cầu khác nhau về tốc độ thử nghiệm của khách hàng.

2. Màn hình cảm ứng hiển thị và điều khiển, thao tác đơn giản và hiển thị trực quan.

3. Tăng công tắc chức năng cài đặt cảnh báo, mở và đăng nhập để đặt điểm phần trăm thu thập dữ liệu của riêng họ, chênh lệch góc và chênh lệch của phạm vi nhắc nhở cảnh báo. Theo phạm vi độ chính xác đã đặt, lỗi sẽ được đánh giá xem có đủ tiêu chuẩn hay không và màu đỏ sẽ hiển thị khi vượt quá dung sai và kèm theo âm báo thức.

4. Đồng thời để tăng và chuyển đổi cảnh báo âm lượng, tùy theo môi trường trang web của người dùng để mở cảnh báo âm lượng, đồng thời có thể điều chỉnh kích thước. Đáp ứng môi trường trang web của người dùng ồn ào.

5. Tăng chức năng thu thập tự động, đặt điểm phần trăm sẽ tự thu thập, nhập giao diện thu thập dữ liệu, tự động lưu dữ liệu sau khi đáp ứng yêu cầu kiểm tra và dữ liệu có thể được xuất sang tài liệu excel bằng đĩa flash USB.

6. Thêm chức năng đầu ra điều khiển, theo cài đặt để đánh giá xem nó có đủ tiêu chuẩn hay không và sau đó đưa ra tín hiệu tương ứng, nó có thể được kết nối với nền tảng tự động để thực hiện điều khiển tự động.

7. Giao tiếp 485 có thể được kết nối với máy tính hoặc bảng điều khiển để thực hiện điều khiển tự động.





II.Kỹ thuật chính chỉ số



1. Dòng điện định mức sơ cấp:

a: 100, 75, 30, 25, 20, 15, 10, 6, 5, 3, 2.5, 1.5, 1, 0.6, 0.3



2. Dòng điện định mức thứ cấp:

mA: 60, 50, 40, 30, 25, 20, 50/3, 15, 10, 7,5, 20/3, 6, 5, 4, 10/3, 3,2,5, 2, 1,5, 1



3. Độ chính xác của máy biến dòng tiêu chuẩn đa dải: cấp 0.005.



4. Độ chính xác của đường đo: sai số giá trị hiển thị: Nhỏ hơn hoặc bằng ± 2% sai số pha: Nhỏ hơn hoặc bằng ± 2% radian



5. Nguồn điện: công suất đầu ra tối đa: 300VA, có tinh chỉnh.



6. Điện trở tải: 0Ω , 5Ω , 10Ω , 15Ω , 20Ω , 25Ω , 30Ω , 40Ω , 50Ω , 60Ω ,70Ω , 75Ω , 80Ω , 100Ω , 150Ω , 200Ω, 250Ω, 500Ω, 1KΩ, 1,5KΩ, 2KΩ, bên ngoài.



7. Điều kiện sử dụng:

(1) Nguồn điện: điện lưới 220V, 50Hz và 60Hz

(2) Sử dụng môi trường: nhiệt độ 10------40 độ ; độ ẩm Nhỏ hơn hoặc bằng 80%



III.Mô tả kết cấu



Nhạc cụ này là một cấu trúc ba hộp thẳng đứng.

Hộp phía dưới là hộp tăng áp, tức là hộp cấp nguồn. Dòng điện đầu ra có các bánh răng 1A, 5A và 100A. Theo dòng điện sơ cấp của

máy biến áp đo để chọn bánh răng đầu ra của máy tăng áp. Nó cũng được trang bị bộ điều chỉnh thô và tinh để điều chỉnh dòng điện.



Nó bị nghiêm cấm sử dụng quyền lựchộp cung cấp vượt quá cái hiện hành giới hạn, nếu không nó có thể gây ra vĩnh viễn hư hỏng dụng cụ!



Máy biến dòng tiêu chuẩn vi mô. Bảng điều khiển có một cực dòng điện sơ cấp, công tắc chuyển dòng thứ cấp; hộp phía trên dành cho

hộp dòng lỗi đo lường: bộ hiệu chuẩn biến áp thu nhỏ. Trên bảng điều khiển có màn hình cảm ứng, cài đặt chức năng và hiển thị dữ liệu; các cực thứ cấp của máy biến áp đo lường K1, K2; công tắc chuyển đổi tải (điện trở) của máy biến áp đo được, các đầu nối tải bên ngoài. Khi tải thứ cấp của máy biến áp đo được là tải khác với tải thiết kế thì đầu cực tải bên ngoài có thể được nối với giá trị tải yêu cầu. Trong trường hợp này, núm tải phải được đặt ở vị trí bên ngoài.



Các kết nối ở mặt trước và mặt sau của ba hộp được hiển thị trong sơ đồ sau.

Hình a Hình b



IV.Cách sử dụng



1. theo hình trên sau khi kết nối đường cáp,

theo phạm vi máy biến áp đo được, chọn phạm vi máy biến áp tiêu chuẩn tương ứng.

2. bộ điều chỉnh hộp dưới được đặt ở vị trí 0, bật nguồn. Điều chỉnh bộ điều chỉnh đến giá trị hiện tại yêu cầu, đọc lỗi f, δ.

3. Phương pháp cụ thể để đo số vòng dây, dòng điện sơ cấp được biểu thị bằng ampe, dòng điện thứ cấp được biểu thị bằng

milliamp. Trước hết, theo kích thước dòng điện sơ cấp của máy biến áp đo được trong lựa chọn tiêu chuẩn của giắc nối dây tương ứng, sau đó theo công thức: "dòng điện định mức sơ cấp * vòng sơ cấp * 1000 / vòng thứ cấp" để có được kích thước của đầu ra dòng thứ cấp, công tắc thứ cấp sang bánh răng tương ứng được tính toán.



Ví dụ: dòng điện sơ cấp của máy biến dòng là 3A, sơ cấp quay 1 vòng, vòng thứ cấp 50 vòng, khi đó nên chọn giắc sơ cấp là bánh răng 3A, tính toán bánh răng chuyển mạch thứ cấp 3 * 1 * 1000 / 50=60mA. công tắc thứ cấp nên được quay sang bánh răng 60mA.Máy biến áp nhỏ kháclần lượt đo lường và như vậy. Dựa vào phương pháp trên, chúng ta có thể đo được nhiều loại vòng dây của máy biến áp, phương pháp cơ bản để đotính các mối quan hệ lần lượt tương ứng, nếu sơ cấp 40A1N

máy biến dòng, vòng dây thứ cấp cho 1000N, chúng tôi kết luận rằng dòng điện thứ cấp phải là 40mA, nhưng giắc cắm dây sơ cấp tiêu chuẩn không có 40A, chúng tôi sẽ chuyển sang thiết bị tương ứng khác để đo, chỉ cần thỏa mãn mối quan hệ tương ứng giữa số lượt cũng có thể được sử dụng. Ví dụ, có thể dùng 30A chính (xem phạm vi tối đa), đo 30 mAto thứ cấp, nhưng cũng có thể đo bằng 20A chính, 20 mAto thứ cấp, nhưng hãy chú ý đến phạm vi hoạt động hiện tại.



V.Các biện pháp phòng ngừa



1. truy cập vào máy biến áp đo, trước tiên phải được kết nối với thứ cấp, sau đó kết nối với sơ cấp. Khi tháo máy biến áp, nên tháo sơ cấp trước, sau đó mới đến thứ cấp. Và chú ý xem cực có đúng hay không.

2. Khi đo sai số, dây nối đất của thiết bị phải được nối đất chắc chắn ở phần dưới bên trái của mặt sau của thiết bị, xem Hình b.



Ghi chú: Hãy chú ý đến việc truy cập nguồn điện, L,N (dây lửa, dây không), phải không được kết nối với cái đối diện.



VI.Màn hình cảm ứng hoạt động hướng dẫn

1, màn hình cảm ứng khởi động 3 giây sẽ tự động vào giao diện chính, như Hình 1.

Hình 1

Khi giao tiếp bình thường, nó sẽ hiển thị dữ liệu thời gian thực của đồng hồ đo phần trăm, chênh lệch tỷ lệ và chênh lệch góc. Đồng thời, nó hiển thị trạng thái nối dây của máy biến áp, nếu máy biến áp được nối dây bình thường, nó hiển thị "hoạt động bình thường"; nếu máy biến áp được nối dây không chính xác, nó sẽ gây ra lỗi mạch hở/lỗi phân cực/lỗi phạm vi đo thứ cấp.



Nhấp vào "Menu" và "Mô tả" để vào giao diện tương ứng;

Nút "Bật/tắt âm" để bật/tắt;

Nút "Đơn vị chênh lệch góc" để chuyển đổi đơn vị chênh lệch góc hiển thị theo phút hoặc %;

Nút " Digit +" tăng chữ số hiển thị lên 1 chữ số; Nút "Chữ số -" để giảm chữ số hiển thị xuống 1 chữ số;

Thời gian ổn định dữ liệu đo "Tốc độ +" là 0. 1S, nhấn và giữ công tắc 2S; 'Tốc độ -' thời gian ổn định dữ liệu đo là 0.5S, nhấn và giữ công tắc 2S;



2,Thực đơn

Như Hình 2 nhấn vào "Menu" để vào giao diện tương ứng.

Hình 2

3, Cài đặt báo thức

Như trong Hình 3, bạn có thể đặt độ chính xác của máy biến áp, cũng như phạm vi phần trăm của máy biến áp đo được cũng như giới hạn trên và giới hạn dưới của sai số góc và sai số cụ thể.



Hình 3 Hình 4

Khi bạn sử dụng lần đầu tiên, trước tiên hãy bật công tắc chức năng báo động, lúc này, giới hạn trên và dưới của tỷ lệ phần trăm, chênh lệch góc và chênh lệch tỷ lệ đều là 0. Nhấp vào "Đăng nhập quản trị viên" để vào chế độ cài đặt và đăng nhập với tư cách là người phụ trách (mật khẩu 1), sau đó nhấn nút "Khôi phục giá trị ban đầu" để đặt giới hạn trên và dưới cũng như các giá trị ban đầu về tỷ lệ phần trăm, chênh lệch góc và tỷ lệ sự khác biệt. Giá trị ban đầu. Theo độ chính xác của máy biến áp, nhấn nút độ chính xác tương ứng ở cuối màn hình để hiển thị các giá trị giới hạn trên và dưới của chênh lệch tỷ lệ và chênh lệch góc dưới độ chính xác. Khi cần sửa đổi phạm vi kiểm tra phần trăm, hãy nhấp vào vị trí phần trăm để vào giao diện cài đặt đồng hồ đo phần trăm, nhấp vào vị trí điểm đo để nhập trực tiếp điểm đo mong muốn, đồng thời đặt phạm vi giới hạn trên và dưới của điểm, như trong Hình IV. Nếu cần sửa đổi giới hạn trên và dưới của chênh lệch góc và chênh lệch cụ thể, hãy nhấp vào vị trí tương ứng để sửa đổi và cuối cùng nhấn nút "Xác nhận sửa đổi". Quay trở lại giao diện kiểm tra chính, điều chỉnh bộ điều chỉnh, giá trị chênh lệch tỷ lệ và góc chênh lệch được thu thập vượt quá phạm vi lỗi đã đặt, sau đó dữ liệu hiển thị báo động màu đỏ, đồng thời, còi phát ra âm báo thức, "Công tắc giai điệu" có thể bật tắt âm báo thức. Trong khi đó, âm báo thức lớn có thể được điều chỉnh bằng núm âm lượng ở mặt trước.



Nhấp vào nút "Hiện tại", phần CT hiện tại của lời nhắc hộp màu đỏ, nhấp vào nút "Điện áp", phần PT điện áp của lời nhắc hộp màu đỏ.



4, Cài đặt điểm đo

Như trong Hình 5, đặt lời nhắc cảnh báo và dữ liệu được lưu dựa trên chênh lệch giữa điểm đo, lời nhắc màu xanh lá cây đã chọn, nhấp vào "thu thập dữ liệu" để vào giao diện lưu trữ và thu thập tự động, như trong Hình 6, từ {{ 2}} từ từ điều chỉnh bộ điều chỉnh đến điểm đo tối đa, phía bên trái của dữ liệu sẽ tự động được thu thập, nếu vượt quá phạm vi thiết lập của đèn đỏ và lời nhắc cảnh báo, việc lựa chọn tất cả các điểm đo được thu thập! Sau khi kết thúc, máy đo phần trăm vượt quá điểm đo tối đa, nhắc dữ liệu được lưu thành công, số mẫu được tự động thêm 1, số cần được kể lại mỗi khi bật nguồn và số có thể do chính bạn đặt theo nhu cầu của bạn. Nếu thiếu một điểm đo, nó sẽ nhắc nhở việc thu thập dữ liệu chưa đầy đủ và phải đo lại.



Sau khi dữ liệu được lưu thành công, nó có thể được truy vấn thông qua lịch sử và nó cần được xuất trực tiếp bằng cách nhấp vào dữ liệu được xuất sang đĩa U, như trong Hình 7.



Hình 5 Hình 6 Hình 7

5.485 Cài đặt

Như trong Hình 8, bạn có thể sửa đổi địa chỉ 485, nút "OK" để lưu và quay lại giao diện '"Cài đặt 485".

Hình 8

6, Hiệu chuẩn



Nhập giao diện hiệu chuẩn, chẳng hạn như Hình 9, "phạm vi phụ" chuyển sang tệp "hiệu chuẩn", các đầu cuối K1, K2 bị ngắt kết nối, dòng chính nối tiếp với ampe kế tiêu chuẩn, theo dõi giá trị hiện tại chính; điều chỉnh núm tăng dần để ampe kế tiêu chuẩn hiển thị 5A tại thời điểm này! Đồng hồ phần trăm, chênh lệch tỷ lệ, chênh lệch góc sẽ được hiển thị 100%, -1.000%, 0.00, nếu khoảng cách giữa các giá trị được hiển thị lớn, hãy nhấn phím "Hiệu chỉnh" để hiệu chỉnh thiết bị;

Hình 9

Nhấn phím "Save" để lưu dữ liệu hiệu chuẩn, nếu bạn không cần lưu dữ liệu hiệu chuẩn trực tiếp, nhấn "Return".



VII.485 nối tiếp Giao tiếp



(I), cổng nối tiếp định dạng đầu ra

Tốc độ truyền=9600, 8 bit dữ liệu, 1 bit dừng, không có tính chẵn lẻ.



(II), cổng COM1 giao tiếp 485 giao thức

Thực hiện giao thức Modbus, máy tính phía trên là máy chủ, đọc và ghi ra màn hình cảm ứng.

1,Định dạng mã gửi: số trạm + mã chức năng + địa chỉ bắt đầu + số lượng thanh ghi + tổng kiểm tra CRC Định dạng mã nhận: số trạm + mã chức năng + số byte + giá trị thanh ghi + tổng kiểm tra CRC



Số trạm: {{0}}X01 Mã chức năng: 0X03

Địa chỉ bắt đầu: 100 (2 byte)

Số lượng thanh ghi: 8 (2 byte)

Số byte: 16 (1 byte)



Giá trị đăng ký: Phần trăm mét (4 byte) + Chênh lệch tỷ lệ (4 byte) + Chênh lệch góc (4 byte) + Trạng thái hoạt động (2 byte) + Dấu giao tiếp bình thường (2 byte), trong đó byte cao dữ liệu ở phía trước và phía sau byte thấp ở phía sau.



Tổng kiểm tra CRC: 8 bit thấp + 8 bit cao

Lưu ý: trạng thái hoạt động: được biểu thị bằng {{0}}, 16-bit số nguyên dương 0: hoạt động bình thường;



1: ngoài phạm vi áp dụng, không tiếp tục tăng dòng điện thử nghiệm;

2: lỗi phạm vi máy biến áp;

3: Lỗi phân cực máy biến áp;

4: Lỗi phân cực máy biến áp, lỗi phạm vi;

5: hở mạch thứ cấp của máy biến áp đo;

6: Lỗi thiết bị, không thể hoạt động;

7: Lỗi nối dây nghiêm trọng, không tiếp tục tăng dòng điện thử nghiệm; 8: dòng sơ cấp vượt quá giới hạn thiết bị;

9: lỗi đủ tiêu chuẩn;

10: lỗi vượt quá phạm vi cài đặt.



2, Máy tính phía trên đọc giá trị đo hiện tại.



Địa chỉ đăng ký 100[4 byte]: tỷ lệ phần trăm (đơn vị%, 32-số dấu phẩy động bit)

Địa chỉ đăng ký 102[4 byte]: giá trị chênh lệch tỷ lệ (đơn vị %, 32-số dấu phẩy động bit)

Địa chỉ đăng ký 104 [4 byte]: giá trị chênh lệch góc (đơn vị%, 32-số dấu phẩy động bit)

Địa chỉ đăng ký 106 [2 byte]: trạng thái hoạt động (16-số nguyên bit dương)

Địa chỉ đăng ký 107 [2 byte]: dấu giao tiếp bình thường, chu kỳ +1, phạm vi 1-9999, (16-số nguyên dương bit)



3,Số trạm cục bộ: theo yêu cầu của máy tính chủ, hoạt động giao diện thiết bị thay đổi, phạm vi 1-240, số trạm mặc định là 1.



(III) Giao tiếp cổng COM2 485 giao thức



Thiết bị sẽ gửi dữ liệu qua cổng nối tiếp sau mỗi lần đo. Nó hỗ trợ giao thức Modbus hoặc cổng nối tiếp miễn phí và cổng nối tiếp miễn phí chặn bit dữ liệu thứ 8 đến thứ 23 để hiển thị sau khi nhận.



1. Định dạng mã truyền thông: số trạm + mã chức năng + địa chỉ bắt đầu + số lượng thanh ghi + số byte + giá trị thanh ghi + tổng kiểm tra CRC



Số trạm: 0X01

Mã chức năng: 0X10

Địa chỉ bắt đầu: 100 (2 byte)

Số lượng thanh ghi: 8 (2 byte) Số byte: 16 (1 byte)



Giá trị đăng ký: trạng thái làm việc (2 byte) + thước đo phân vị (4 byte) + chênh lệch tỷ lệ (4 byte) + chênh lệch góc (4 byte) + dấu giao tiếp bình thường (2 byte), trong đó byte dữ liệu cao ở phía trước và byte thấp ở phía sau.



Tổng kiểm tra CRC: 8 bit thấp + 8 bit cao



Lưu ý: Trạng thái đo: được biểu thị bằng số nguyên dương 0-10, 16-bit



0: hoạt động bình thường;



1: ngoài phạm vi áp dụng, không tiếp tục tăng dòng điện thử nghiệm;



2: Sai dải máy biến áp;



3: Lỗi phân cực máy biến áp;



4: Lỗi phân cực máy biến áp, lỗi phạm vi;



5: hở mạch thứ cấp của máy biến áp đo;



6: Lỗi thiết bị, không thể hoạt động;



7: Lỗi nối dây nghiêm trọng, không tiếp tục tăng dòng điện thử nghiệm;



8: Dòng sơ cấp vượt quá giới hạn thiết bị;



9: lỗi đủ tiêu chuẩn;



10: lỗi vượt quá phạm vi cài đặt.



Đồng hồ đo phần trăm: đơn vị %, 32-số dấu phẩy động bit;



Bảng chênh lệch tỷ lệ: đơn vị %, 32-số dấu phẩy động bit;



Máy đo độ lệch góc: đơn vị %, 32-số dấu phẩy động bit;



Dấu thông thường giao tiếp: chu kỳ +1, phạm vi dữ liệu 1-9999, (16-số nguyên dương bit)



2,Ví dụ về dữ liệu truyền thông



01 10 00 64 00 08 10 00 00 3F 7F BE 77 BD FC B9 24 3F 2D CC 64 00 09 91 C8



Cho biết: trạng thái hoạt động {{0}} hoạt động bình thường, đồng hồ đo tỷ lệ phần trăm 0.999%, đồng hồ đo chênh lệch tỷ lệ -0.1234%, đồng hồ đo chênh lệch góc 0,6789%, điểm giao tiếp bình thường 9.



3,Nội dung tương ứng với địa chỉ giao thức chuẩn Modbus.



Địa chỉ đăng ký 100 [2 byte]: trạng thái hoạt động (16-số nguyên bit dương)

Địa chỉ đăng ký 101-102 [4 byte]: Bảng phần trăm (đơn vị %, 32-số dấu phẩy động bit)

Địa chỉ đăng ký 103-104 [4 byte]: giá trị chênh lệch tỷ lệ (đơn vị %, 32-số dấu phẩy động bit)

Địa chỉ đăng ký 105-106 [4 byte]: giá trị chênh lệch góc (đơn vị %, 32-số dấu phẩy động bit)

Địa chỉ đăng ký 107 [2 byte]: cờ giao tiếp bình thường, chu kỳ +1, phạm vi 1-9999 (16-số nguyên dương bit)



(iv) Ghim định nghĩa







VIII.Đầu ra điều khiển



Có các đầu ra điều khiển ở bảng phía sau, theo phạm vi cài đặt cảnh báo để đọc xem lỗi có đủ tiêu chuẩn hay không, trạng thái làm việc sẽ nhắc "lỗi đủ tiêu chuẩn", nghĩa là, các đầu ra đủ tiêu chuẩn có đầu ra tín hiệu, trạng thái làm việc nhắc nhở "lỗi vượt quá phạm vi cài đặt "nghĩa là các thiết bị đầu cuối tương ứng không đủ tiêu chuẩn có đầu ra tín hiệu. Đầu ra.



IX.Đính kèm

1, Dây nguồn: hai lõi ba;

2, đường kết nối máy biến áp và bộ hiệu chuẩn tiêu chuẩn: 1;

3, đường kết nối chính:

16mm2*0.2m một bài viết;

16mm2*0.8m hai (ổ cắm);

16mm2*0.8m hai dải (đầu súng có 2 kẹp cá sấu);

4,Dây nối thứ cấp: 1 dây được che chắn (có 2 kẹp cá sấu);

5,Dây nối đất: 2,5mm2*0.4m hai, 2,5mm*0.8m hai

6,Đường truyền thông: 1 cái;

7, hướng dẫn sử dụng.

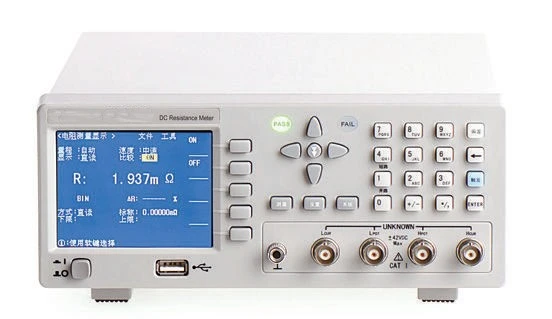

DC Sức chống cự Mét



Mô tả ngắn gọn:



Máy đo điện trở DC dòng GW-RM13 là màn hình hiển thị màu TFT, độ chính xác cơ bản là 0.05%, có thể sử dụng cho cuộn dây, cuộn cảm, máy biến áp, cuộn dây giọng nói, màng dẫn điện (vải), lõi gia nhiệt, tiếp điểm điện trở, cầu chì, rơle, điện trở dây bảng in, điện trở hàn, điện trở đầu nối, phát hiện kim loại, v.v., cũng có thể được sử dụng cho thiết bị kiểm tra tự động





Tính năng hiệu suất:

1.0Độ chính xác kiểm tra 0,05%, tốc độ kiểm tra nhanh (40 lần/giây)

2. Cho dù đèn báo LED đủ tiêu chuẩn, lời nhắc âm thanh khác nhau, lời nhắc màu sắc khác nhau

3. Chức năng kiểm tra tiếp điểm cuối kiểm tra (GW-RM13) và tín hiệu đầu ra HANDLER

4. Lưu điều chỉnh kiểm tra, 50 bên trong thiết bị, 500 bộ tệp kiểm tra trên đĩa U

5. Chức năng khóa bàn phím, tắt máy tự động lưu lại điều kiện kiểm tra, không cần thiết lập lại lần sau

6. Chức năng giao diện linh hoạt, theo yêu cầu để đạt được việc ghi, lưu, xử lý dữ liệu

7. Độ phân giải tối thiểu: 1μΩ , hiển thị dữ liệu bit 6-, độ ổn định tốt

8. Chức năng bù nhiệt độ có thể được tùy chỉnh

9. Hiển thị giá trị đọc trực tiếp và lỗi phần trăm

10. Công nghệ được cấp bằng sáng chế, bạn có thể tải kết quả lên máy tính mà không cần cài đặt phần mềm



Thông số kỹ thuật:

Người mẫu	GW-R M13	GW-RM13HM	GW-RM13S4	GW-RM13A	GW-RM13 tỷ
Tín hiệu kiểm tra	DC
Độ chính xác cơ bản	{{0}}.05%+2 từ (độ chính xác trong phạm vi 3M là 0,2%)			0,05%+2 từ	0.1%+2 từ
Tốc độ kiểm tra	Nhanh: 40 lần/s, trung bình: 15 lần/s, chậm: 6 lần/s
Chế độ phạm vi	Tự động, lưu
Chế độ kích hoạt	Mạch bên trong, thủ công, tự động, bên ngoài, tổng mạch
Kiểm tra hiện tại	1A/100mA/10mA/1mA/100μA/10μA/1μA			100mA/10mA/1mA/100μA/10μA	1A/100mA/10mA/1mA/100μA
phạm vi đo	30mΩ/300mΩ/3Ω/300Ω/3KΩ/30KΩ/300 KΩ/3MΩ			300mΩ/3Ω/300Ω/3KΩ/ 30KΩ/300KΩ	30mΩ/300mΩ/3Ω/300Ω/3 KΩ/30KΩ

Chức năng thanh toán bù trừ bằng không	ngắn mạch
Bộ so sánh	BIN0-BIN3, NG,Đạt,Không đạt PASS,HI,LOW(Màn hình LED PASS/FAIL),Còi báo hiệu
Cảng	GPIB (tùy chọn), RS232C, USBHost, Thiết bị USB, Trình xử lý
Máy ghi nhớ	50 nhóm bên trong, 500 nhóm tệp bên ngoài đĩa U
Nhiệt độ và độ ẩm	0 độ -40 độ , độ ẩm tương đối Nhỏ hơn hoặc bằng 75%
Quyền lực yêu cầu	Điện áp: 100-120Vac hoặc 198-242Vac Tần số: 46-64Hz, công suất lớn hơn 50VA
Âm lượng (W*H*D)	310*110*315mm	216 * 87 * 300mm	216 * 87 * 300mm
Cân nặng	4,5kg	3,2kg	3,2kg



Mac đánh dấu bằng sợi quangcon lợn



Máy khắc laser sợi quang người mẫu lợi íchôi:



Nhiều công nghệ tiên tiến của dòng sản phẩm GW-FLM30W mang đến cho người dùng hiệu năng hệ thống vượt trội

1. Thiết kế khoang laser kín hoàn toàn, bụi và không có sương giá. Tuổi thọ cao, tỷ lệ thất bại thấp;

2. Thiết kế khoang ngoài bằng laser được che chắn toàn diện cải tiến, không tiếp xúc với chì, phù hợp với môi trường sản xuất công nghiệp, chống nhiễu;

3. Làm lạnh hoàn toàn bằng không khí, độ chính xác điều khiển cao, độ ổn định tia laser tốt, hoạt động liên tục 24 giờ ở nhiệt độ phòng;

4. Nguồn laser sợi quang mới, nguồn điện nhỏ, tuổi thọ dài của mô-đun bơm;

5. Thiết kế cấu trúc mô-đun, tích hợp hệ thống thuận tiện và bảo trì thiết bị;

6. Phần mềm vận hành dễ học, để người dùng có thể dễ dàng bắt đầu.



Đánh dấu bằng sợi quang tính năng chính của máy:

Sản phẩm có các đặc tính xung ngắn, chất lượng chùm tia tuyệt vời, độ chính xác cao, công suất cực đại, tần số điều chế cao, v.v. Vì vậy trong kim loại vv



Ứng dụng xử lý bề mặt vật liệu có thể làm giảm đáng kể hiệu ứng nóng chảy nhiệt và đạt được hiệu quả đánh dấu hoàn hảo. Không chỉ trên bề mặt kim loại Đánh dấu đường, còn thích hợp cho các vật liệu phi kim loại, chẳng hạn như ABS, nylon, PES, PVC, polycarbonate, v.v.



Hiện tại, loạt sản phẩm này đã được sử dụng rộng rãi trong kim loại, điện tử, thiết bị ngoại vi máy tính, thông tin liên lạc, thiết bị điện, đồng hồ, kính, trang sức, Quần áo, quà tặng, dụng cụ, nhãn hiệu, sản xuất ô tô, sản xuất tàu thủy và công nghiệp hàng không vũ trụ và nhiều ngành khác các ngành công nghiệp của bảng sản phẩm Văn bản bề mặt, ký hiệu và các dấu hiệu khác và xử lý vi mô. Một đai làm việc quay được gắn để đánh dấu các bề mặt hình tròn, chẳng hạn như vòng bảo vệ Cốc ấm, v.v., có thể là đánh dấu liên kết bốn trục.





Thông số kỹ thuật của máy khắc laser sợi quang:

Công suất đầu ra liên tục	Lớn hơn hoặc bằng 30W
Loại laze	máy quang học RC
Tỷ lệ lặp lại	20-100KHz
Loại laze	Sợi quang 1064mm
điện áp	220V
Hệ thống làm mát	Làm mát không khí tích hợp
Vật liệu thích ứng	Tất cả các vật liệu kim loại và hơn 85% vật liệu nhựa
Chế độ laze M2	＜1.5
Độ sâu đánh dấu	0.001-0.5mm(tùy thuộc vào vật liệu)
Độ rộng dòng tối thiểu	{}.02mm
Đường kính điểm laser	{0}.015mm
Ký tự tối thiểu	{0}.015mm
Độ chính xác định vị lặp đi lặp lại	.002mm
Phạm vi đánh dấu	150 * 150mm
Chế độ định vị	Định vị đèn đỏ, lấy nét
Yêu cầu về môi trường	Nhiệt độ: 0-40 độ C Độ ẩm: 0-95%
Tổng điện năng tiêu thụ	500W
Tốc độ tối đa	20000 mm/giây
cân nặng	65kg
Yêu cầu bảo trì	1 năm sau dịch vụ

Hệ thống điều khiển phần mềmm chức năng:



Một thế hệ bộ xử lý dữ liệu tốc độ cao mới với phần mềm điều khiển mới được nâng cấp, từ việc tạo tín hiệu đồ họa gia công chính xác đến đánh dấu. Việc xử lý tín hiệu điều khiển theo thời gian thực tốc độ cao tạo ra một mô hình cho các ứng dụng cao cấp trong ngành.

1. Hỗ trợ ma trận điểm và đánh dấu vector

2. Hỗ trợ các định dạng tệp được tạo bởi phần mềm vẽ thương mại và kỹ thuật;

3. Chức năng chỉnh sửa đồ họa phong phú;

4. Chức năng chỉnh sửa văn bản và vòng tròn mạnh mẽ

5. Hỗ trợ phông chữ và chỉnh sửa tất cả các ngôn ngữ trên thế giới;

6. Gọi trực tiếp Loại, Loại thật, AFM, CID, CFF, SFNT, PRF và các phông chữ khác;

7. Nhiệm vụ đánh dấu có thể được phân tách tùy ý, sắp xếp, kết hợp và điều chỉnh tự do;

8. Chức năng xử lý hợp nhất đồ họa;



Nhập và xuất tập tin

1. Nhập tệp hỗ trợ tệp PLT và DXF;

2. Hỗ trợ các tệp bitmap;



Chung và đặc biệt mã vạch, mã hai chiều

1. Hỗ trợ mã ngành tiêu chuẩn, mã 2/5, mã ASCII, mã 128, mã EAN13; Mã 2.EAN8, mã UPCA, đánh dấu mã UPCE;

3. Hỗ trợ DATAMATRIX, mã Qr, mã PDF417, mã 16K;



Uv trực tuyến máy đánh dấu laser



UV máy đánh dấu laserne tính năng mô hình:

Chất lượng chùm tia cao, điểm rất nhỏ và có thể nhận ra dấu siêu mịn. Chất lượng đánh dấu gần như hoàn hảo: Bước sóng đầu ra 355nm giúp giảm tác động nhiệt lên phôi;



Đầu đánh dấu có độ chính xác cao với điện kế, hiệu ứng đánh dấu tốt và xử lý lặp lại;

Độ chính xác cao và các điểm sáng mịn đảm bảo kết quả đánh dấu hoàn hảo; Quá trình đánh dấu không tiếp xúc, hiệu quả đánh dấu là vĩnh viễn;

Máy khắc laser Uv có phạm vi ứng dụng rộng rãi;

Diện tích ảnh hưởng nhiệt rất nhỏ, không có hiệu ứng nhiệt và vật liệu không bị biến dạng hoặc cháy;

Tốc độ đánh dấu nhanh và hiệu quả cao; Toàn bộ máy có hiệu suất ổn định, kích thước nhỏ và tiêu thụ điện năng thấp. Nó phù hợp hơn để xử lý các vật liệu có phản ứng bức xạ nhiệt lớn;

Có thể hợp tác với dây chuyền sản xuất, bốc xếp tự động, ra vào nguyên liệu tự động;

Thích hợp để đánh dấu hầu hết các vật liệu kim loại và phi kim loại;





Ưu điểm chính của tia cực tím tia laserchèo thuyền máy móc:



Laser cực tím vì điểm lấy nét rất nhỏ và vùng ảnh hưởng nhiệt xử lý nhỏ nên có thể đánh dấu siêu mịn, đánh dấu vật liệu đặc biệt, là hiệu ứng đánh dấu có yêu cầu cao hơn đối với khách hàng phải lựa chọn sản phẩm.



Laser Uv ngoài vật liệu đồng, hầu như thích hợp để xử lý tất cả các vật liệu. Hệ điều hành linh hoạt và thuận tiện: quy trình vận hành nhân bản, độ ổn định tốt khi vận hành thiết bị;



Phần mềm điều khiển đặc biệt có thể tương thích với AutoCAD, CorelDRAW, Photoshop và đầu ra phần mềm khác; Nó có thể nhận ra sự sắp xếp và sửa đổi tự động của các ký hiệu văn bản, hình ảnh đồ họa, mã vạch, mã hai chiều, số sê-ri, v.v.



Hỗ trợ PLT, PCX, DXF, BMP, JPG và các định dạng tệp khác, có thể trực tiếp sử dụng phông chữ TTF; Đầu laser có thể điều chỉnh linh hoạt vị trí Góc và chiều cao in theo vị trí thực tế của sản phẩm.



Thông số kỹ thuật của tia cực tím đánh dấu bằng laser máy móc:



Bước sóng laser: 355nm

Chế độ bơm: bơm cuối bán dẫn

Chất lượng chùm tia: M2<1.2

Công suất laze: 5W

Tần số lặp lại của tia laze: 10KHZ--100KHZ

Phạm vi đánh dấu: 180mm × 180mm

Tốc độ đánh dấu: Nhỏ hơn hoặc bằng 12000mm/s

Ký tự tối thiểu: 0.1mm

Độ chính xác định vị lặp lại: 5um Phương pháp làm mát: làm mát bằng nước

Nguồn điện: 220V/50HZ/2KVA

Tùy chọn và phụ kiện: bệ làm việc, laser, thấu kính rung, đồ gá



UV ứng dụng máy đánh dấu lasertrên và chợ:

Chủ yếu được sử dụng trong thị trường cao cấp về chế biến siêu mịn, y học, mỹ phẩm, video và các vật liệu polyme khác đóng gói bề mặt chai, hiệu quả rất tốt, đánh dấu và làm sạch chắc chắn, tốt hơn so với mã hóa mực và không gây ô nhiễm;

Đánh dấu, viết nguệch ngoạc trên bảng pcb linh hoạt;

Microhole silicon wafer, xử lý lỗ mù; LCD tinh thể lỏng thủy tinh đánh dấu mã hai chiều, dụng cụ thủy tinh

Khoan bề mặt, đánh dấu lớp phủ bề mặt kim loại, chìa khóa nhựa, linh kiện điện tử, quà tặng, thiết bị liên lạc, vật liệu xây dựng, v.v.





Chú phổ biến: thiết bị kiểm tra toàn diện máy biến áp, Trung Quốc, nhà cung cấp, nhà sản xuất, nhà máy, giá cả, sản xuất tại Trung Quốc
